| Menşe yeri: | ÇİN |
|---|---|
| Marka adı: | KINTE |
| Sertifika: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Model numarası: | NH8002&NH8507 |
| Min sipariş miktarı: | 1000kg |
| Fiyat: | negotiable |
| Ambalaj bilgileri: | 25kg/PE torba, 875kg/Palet, 17.500kg/20GP |
| Teslim süresi: | 10 iş günü |
| Ödeme koşulları: | L/C, D/P, T/T |
| Yetenek temini: | yılda 80.000 ton |
| ürün tipi: | Kuru Karışımlı TGIC Polyester Reçineleri | Kürlenmiş Sistem: | TGIC Kürleme Sistemi |
|---|---|---|---|
| Sertleşme Süresi: | 200°C×10dk | Oran: | 90/10 & 95/5 |
| Asit Sayısı (mgKOH/g): | 49～55 & 20～25 | Cam Geçiş Sıcaklığı( ℃): | ~61 & ~62 |
| özellikler: | Üstün Kuru Karışım Matlaştırma Performansı | Başvuru: | Dış Mekan Yarı Parlak Toz Boya için |
| Vurgulamak: | Hava Direnci Blender Polyester Reçine,TGIC Kürleme Blender Polyester Reçine |
||
İyi Hava Direnci TGIC Kürleşen Reçineler, Matlaştırıcı Toz Boyalar için Blender Polyester Reçineler
◎Giriş
NH8002 ve NH8507, polyester/TGIC toz boya sisteminde kullanılan sırasıyla yüksek ve düşük asit değerine sahip polyester reçineleridir.NH8002 ve NH8507 sırasıyla toz haline getirildikten sonra, dış mekan yarı parlak toz boyaları üretmek için kuru karıştırılabilirler.
Günümüzde, ısıyla sertleşen toz kaplamalar, birçok farklı ürünü kaplamak için yaygın olarak kullanılmaktadır.Bu toz kaplamaların çoğu, eritildikten ve kürlendikten sonra, tipik olarak %90'a eşit veya daha fazla parlaklığa sahip kaplama filmleri sağlayabilir.
Son yıllarda, kullanıcıların film parlaklığına ilişkin algıları değiştikçe, örneğin otomotiv endüstrisindeki tekerlekler, tamponlar gibi belirli aksesuarların kaplanması için iyi kalitede kaplamalar sağlayabilen ve düşük parlaklığa sahip toz boyalara olan talep artmaktadır. vb. veya inşaatta kullanılan metal levha ve kirişleri kaplamak için.
◎Temel Özellikler
Mükemmel mekanik özellikler
Olağanüstü kuru karışım matlaştırma özellikleri
İyi hava koşullarına dayanıklılık
İyi tesviye
◎Özellikler I
| Öğeler | NH8002 | NH8507 | Test metodu |

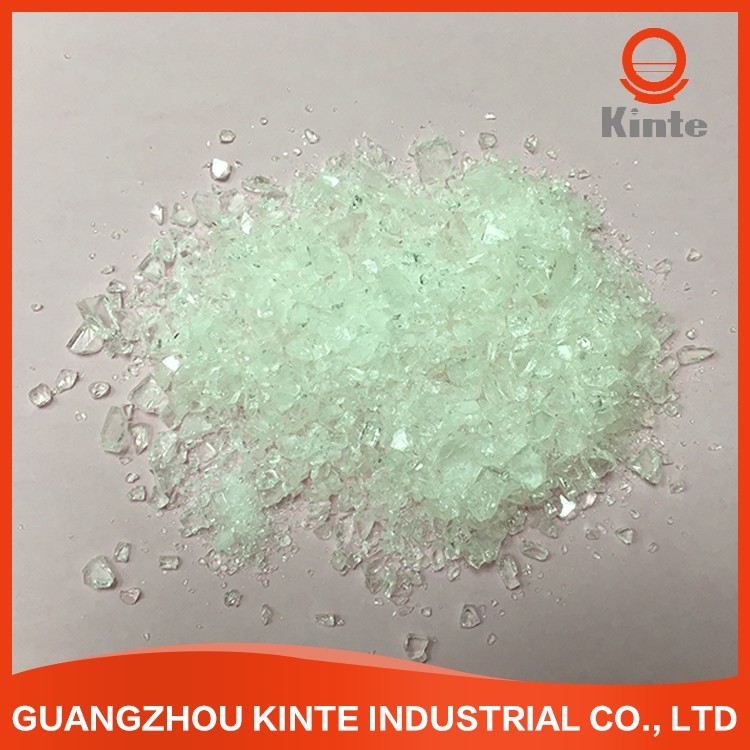

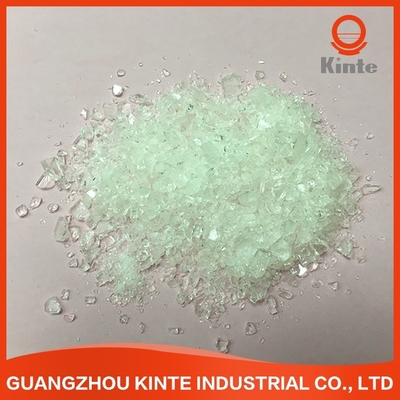

| Dış görünüş | açık renkli pul | açık renkli pul | T/GDTL 004-2019 |
| Asit Sayısı (mgKOH/g) | 49~55 | 20~25 | GB/T 6743-2008 |
| Yumuşama Noktası (℃) | 103～113 | 103～113 | GB/T 12007.6 |
| Cam Geçiş Sıcaklığı(°C) | ～61 | ～62 | GB/T 19466.2 |
| Erime Viskozitesi (ICI, mPa·s/200℃) | 3500-6500 | 6500-9500 | GB/T 9751.1-2008 |
| 180°C'de reaktivite (s, 10, %5 TGIC) | 50-150 | 150-350 | T/GDTL 004-2019 |
| Kürlenme Gereksinimi | 200°C×10dk | ||
| Ambalajlama | PE Torbalar, Net Ağırlık 25kg ± 0,1kg / torba | ||
◎Özellikler II
| Ekstrüzyon Durumu | İki vidalı Ekstruder | |
| Ceket Sıcaklığı | 110~120°C | |
| Devrim Hızı | 500～1200rpm | |
| Tozun İnceliği | <100μm | |
| Başvuru Koşulu | NH8002 ve NH8507, formüle göre ayrı ayrı ekstrüde edildi ve iki pul karıştırıldı ve 1:1 oranında toz haline getirildi. | |
| Elektrostatik Püskürtme İle | 40～70KV | |
| Kaplama Filmi Kalınlığı | 50～70μm | |
| Yağı alınmış Soğuk Haddelenmiş Çelik | 0,5 mm | |
| Film Özellikleri | Parlak (60°) | 25-50 |
| Bükme (φ2mm) | Geçmek | |
| Yapıştırıcı (1mm, kalite) | 0 | |
| Kalem Sertliği | ≥H | |
| Darbe (50cm) | Geçmek | |
◎Daha Fazla Kod
| kod | Oran | Tedavi Döngüsü | Asit Değeri (mgKOH/g) | Viskozite (mPa.s/200℃) | Tg (°C) | Reaktivite (s/180°C) | Özellikler |
| NH8001 | 90/10 | 200°C*10dk | 48~54 | 2700~4300 | ~62 | 50-110 |
%25-40 parlak toz kaplama için kuru harmanlanmış; Mükemmel sararma önleme, iyi akış. |
| NH-8505 | 95/5 | 200°C*10dk | 19~24 | 5000~7500 | ~62 | 280-520 | |
| NH8003 | 90/10 | 200°C*10dk | 48~54 | 4000~6000 | ~68 | 60-120 | Düşük parlaklıkta toz kaplamalar için kuru harmanlanmıştır, dış mekanda iyi dayanıklılık ve mükemmel mekanik özelliklere sahip ısı transfer baskı toz kaplamalar için uygundur. |
| NH8606 | 96/4 | 200°C*10dk | 20~25 | 8000~10000 | ~60 | 280-400 | |
| NH8002 | 90/10 | 200°C*10dk | 49~55 | 3500~6500 | ~61 | 50-150 | İyi esnekliğe ve yüksek darbe direncine sahip, düşük parlaklığa sahip toz boyalar için kuru harmanlanmıştır. |
| NH8507 | 95/5 | 200°C*10dk | 21~25 | 7500~10500 | ~62 | 200-400 |
◎Açıklamalar:Tüm polyester reçineler kalaysız (A), gaz önleyici brülörler (G), tribo tabancası (T) ve çiçeklenme önleyici (F) olarak özelleştirilebilir.
◎ürün gösterimi
