| Menşe yeri: | ÇİN |
|---|---|
| Marka adı: | KINTE |
| Sertifika: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Model numarası: | NH6582-2 |
| Min sipariş miktarı: | 1000kg |
| Fiyat: | negotiable |
| Ambalaj bilgileri: | 25kg/PE torba, 875kg/Palet, 17.500kg/20GP |
| Teslim süresi: | 10 iş günü |
| Ödeme koşulları: | L/C, D/P, T/T |
| Yetenek temini: | yılda 80.000 ton |
| Kür Tipi: | 95:5 Oranında Polyester/Primid | İyileşme süresi: | 180℃×10dk |
|---|---|---|---|
| Asit değeri (mgKOH/g): | 30~35 | Viskozite (mPa·s/200℃): | 4600~6000 |
| Yumuşama Noktası (℃): | 100～110 | <i>Glass Transition Temp.</i> <b>Cam Geçiş Sıcaklığı</b> <i>(℃)</i> <b>(℃)</b>: | ～61 |
| Özellikleri: | Mükemmel Mekanik Özellikler | Başvuru: | 95:5 Primid XL 552 Toz Boya için |
| Vurgulamak: | Polyester HAA Reçine,180 Derece Kür HAA Reçine,Primid Toz Boya HAA Reçine |
||
95/5 Polyester HAA Reçine, Primid Toz Boya için İyi Sararma Önleyici ile 180 Derece Kür
◎Giriş
NH-6582-2, 95:5 Primid XL 552 toz kaplamanın 180°C'de kürlenmesi için tasarlanmış doymuş bir karboksil polyester reçinedir.
Toz boyalar, katı reçineler, pigmentler, dolgu maddeleri ve katkı maddelerinden oluşan katı toz sentetik reçine kaplamalardır.Yaygın solvent bazlı kaplamalardan ve su bazlı kaplamalardan farklı olarak, dispersiyon ortamı solvent ve su değil, havadır.Solvent kirliliği olmaması, %100 film oluşumu ve düşük enerji tüketimi özelliklerine sahiptir.Bununla birlikte, toz kaplamalar, film performansını ve performansını etkileyen sıvı kaplamalara kıyasla iğne deliği oluşumuna eğilimlidir.İğne deliği sorununu çözmek için gazdan arındırmak için benzoin kullanılır, ancak benzoin iğne deliklerini ortadan kaldırırken, boya filminin sararmasına neden olmak da kolaydır.
NH-6582-2 yukarıdaki iki sorunu çözebilirken, film oluşumu sırasında iğne deliği olmayacak ve ayrıca sararma önleyici performansı iyi.
◎Temel Özellikler
Mükemmel mekanik özellikler
İyi sararma önleyici
Kalın filmlerde iğne deliği ücretsiz
İyi hava koşullarına dayanıklılık ve depolama kararlılığı
◎Önerilen Formülasyon:NH-6582/HAA
| NH-6582 | Primid XL-552 | Dolgu ＆ pigment | Tesviye maddesi | benzoin | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Özellikler I

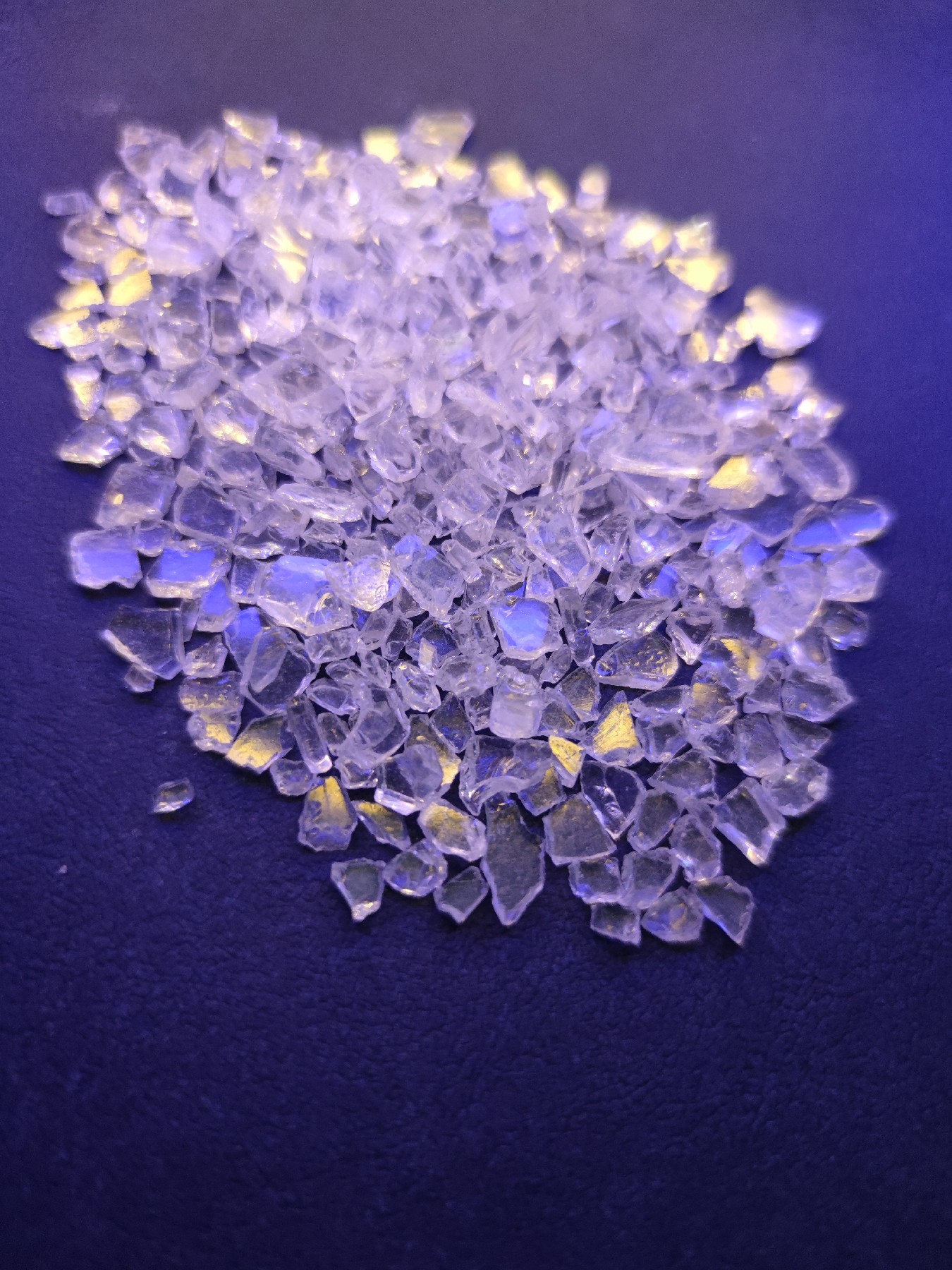

| Görünüm | Beyaz veya soluk sarı şeffaf pullar |
| Renk (%50 DMF) | maks:2 |
| Asit Sayısı (mgKOH/g) | 30～35 |
| Yumuşama Noktası (℃) | 100～110 |
| Cam Geçiş Sıcaklığı(℃) | ～61 |
| Erime Viskozitesi (200℃, koni/plaka, mPa·s) | 5400±800 |
| 180℃'de reaktivite (s, %5 XL552) | 185±35 |
| Kür Gereksinimi | 180℃×10dk |
| Ambalajlama | PE Torbalar, Net Ağırlık 25kg ± 0.1kg / torba |
◎Özellikler II
| Ekstrüzyon Durumu | İki vidalı Ekstruder | |
| Bölge I: 90～110℃ | Bölge II: 110～120℃ | |
| Devrim Hızı | 500～1200rpm | |
| Toz İnceliği | ＜100μm | |
| Başvuru Koşulu | ile Elektrostatik Püskürtme | 40～70KV |
| Kaplama Filmi Kalınlığı | 50～70μm | |
| Yağdan Arındırılmış Soğuk Haddelenmiş Çelik | 0,5 mm | |
| Film Özellikleri | Jel Süresi (180℃, sn) | 120~200 |
| Yatay Akış (180℃, mm) | 23~27 | |
| Parlak (60°) | ≥85% | |
| Bükme (φ1mm) | Geçmek | |
| Yapıştırıcı (1 mm, sınıf) | 0 | |
| Kalem Sertliği | ≥1H | |
| Darbe (50cm) | Geçmek | |
◎Daha Fazla Kod
| kod | Oran | Tedavi Döngüsü | Asit Değeri (mgKOH/g) | Viskozite (mPa.s/200℃) | Tg (℃) | Reaktivite (s/180℃) | Özellikleri |
| NH6582 | 95/5 | 180℃*10dk | 30~35 | 4600~6000 | ~61 | 150~220 | İyi depolama kararlılığı, mükemmel mekanik özellikler ve iyi dış mekan dayanıklılığı. |
| NH6583 | 95/5 | 180℃*10dk | 30~35 | 2500~3500 | ~56 | 200~290 | Çok iyi akış, mükemmel mekanik özellikler ve kalın filmlerde deliksiz. |
| NH6584 | 95/5 | 180℃*10dk | 30~36 | 2200~4200 | ~60 | 200~400 | Olağanüstü akış, mükemmel mekanik özellikler, maliyet verimliliği. |
| NH6586-2 | 95/5 | 180℃*10dk | 30~35 | 3000~4000 | ~59 | 280~480 | İyi depolama kararlılığı, mükemmel akış ve mekanik özellikler. |
| NH6587 | 95/5 | 180℃*10dk | 30~36 | 5000~7000 | ~67 | 120~280 | Mükemmel depolama kararlılığı ve mekanik özellikler, iyi dış mekan dayanıklılığı ve akış. |
◎Açıklamalar:Tüm polyester reçineler Kalaysız (A), gaz önleyici (G), tribo tabanca (T) ve çiçeklenme önleyici (F) olarak özelleştirilebilir.
◎Ürün Gösterisi
